振動放礦機簡介

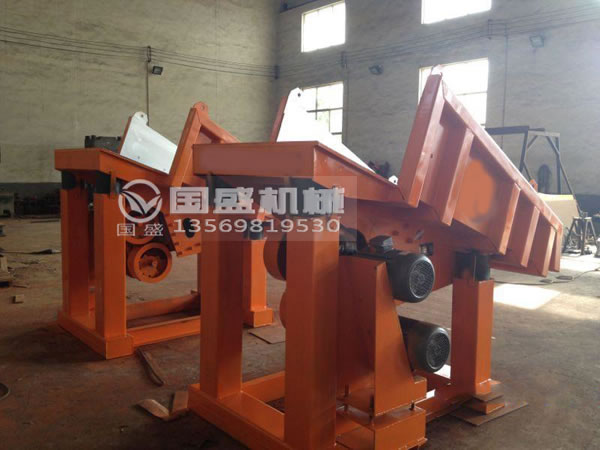

ZZF振動放礦機是冶金選礦、配煤等行業的更新?lián)Q代產品，它利用兩臺普通電動機外置帶動激振器驅動放礦槽，沿傾斜方向做周期直線往復振動來實現，被廣泛適用于冶金、化工、建材、煤炭等礦業。該設備是由普通電機、槽體、傳動軸、激振器、支腿和減振彈簧等組成，不僅是礦石及其它物料的放出，給料或裝車的理想設備，也是實行流水作業自動化的必備設備。

該設備在超共振狀態下工作，振幅穩定，可以頻繁起動，起動次數較多可以達到《200次/時，允許振動臺板上的負載有較大的波動，對各種礦巖特別是粘性礦巖物料適應性較強，并可在多塵或含水較多的環境下工作。凡礦巖物料松散體重不大于2400公斤/米3 、塊度不大于1000毫米或1000毫米以下直至粉礦，均可選用本系列振動放礦機。

產品特點

1.該設備雖然體積小、重量輕、結構簡單緊湊，但是應用范圍卻很廣，適用性比較強。

2.ZZF系列振動放礦機可與其變頻集中控制達到自動、定時、定量放礦。

3..ZZF振動放礦機在制作工藝中，制作比較簡單快捷，所以設備的安裝工程量就顯得很小，以至于設備的出廠成本還是比較低的。

4.運行過程中，設備的振幅穩定，礦流大小可根據需要調整，運行安全可靠，對各種物料適應性較強。

5.該設備是一款節能型機械設備，節省能源，耗電小，功率因數高，而且所產生的噪音比較底，有利于改善工作環境。

6.設備的優勢就是能夠有效地防止含水量大的礦石跑礦。

7.因受振礦巖物料流動性增大，相對于就減少通道堵塞的現象，設備很少出現懸拱、卡礦現象，故放礦能力大，效率高。

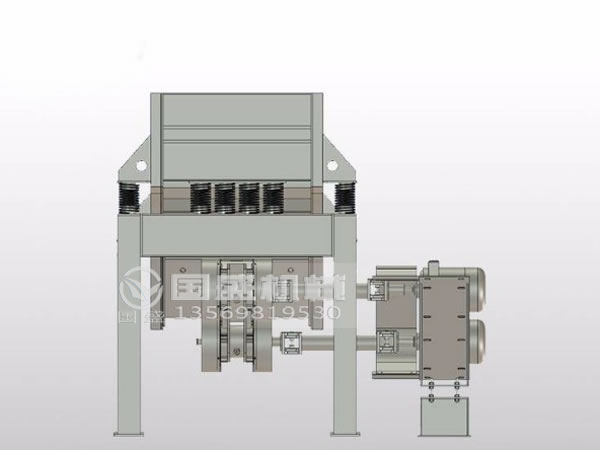

振動放礦機結構原理

ZZF振動放礦機是以普通電機帶動激振器從而得到激振力，驅使設備臺面和物料做周期直線往復振動，當放礦機體振動的加速度垂直大于重力加速度時，機體中的物料被拋起并按照拋物線的軌跡向前跳躍運動，拋起和下落在瞬間完成，由于放礦機機體連續振動，機體中的物料連續向前跳躍，這樣就達到放礦和輸送礦石的目的。

激振力調整

1.卸下防護罩

2.將兩內偏心塊擰松

3.同相位、同角度、調節兩外偏心塊

4.擰緊調節螺栓，裝上防護罩

5.振動電機軸承的溫升不大于80OC（電阻法）

技術參數

型號	較大寬度	生產率（t/h）	礦巖安息度（°）	眉角線（°）	眉角高	埋沒深度	激振力（KN)	電機功率（n/min)	重量
ZZF1.8×0.6-12°/1.5/A	350	140-160	38	35	0.6	0.6	7.84	1420	710
ZZF2×0.8-14°/1.2/A	350	260-280	38	35	0.6	0.6	9.8	960	889
ZZF2×0.7-10°/2.2/A	350	160-180	38	35	0.7	0.6	11.76	1420	846
ZZF2×0.8-12°/2.2/C	350	300-450	40	37	0.7	0.6	10.78-13.72	960	892
ZZF2.5×1-14°/3/C	350	320-400	37	34	0.7	0.7	17.64-19.6	960	906
ZZF2.5×0.9-16°/3/A	350	450-540	42	39	0.8	0.8	17.64-19.6	960	1071
ZZF2.8×1-18°/3/A	350	500-550	42	39	0.8	0.9	19.6-21.56	960	1227
ZZF2.2×0.8-10°/2.2/A	500	320-500	38	35	0.8	0.6	14.7-15.68	960	721
ZZF2.5×0.9-12°/3/A	500	700-900	39	36	0.9	0.7	15.68-19.6	960	910
ZZF2.8×1-14°/3/A	500	800-1000	39	36	0.9	0.8	17.64-19.6	960	944
ZZF2.8×1-14°/4/C	500	360-500	39	36	0.9	0.8	19.6-24.5	960	957
ZZF3.5×1.2-16°/5.5/A	500	1200-1600	41	38	1.1	1.1	36-42	960	1598
ZZF3.8×0.8-18°/7.5/C	500	500-700	42	39	1.1	1.2	34.79-39.2	960	1910
ZZF3×2×2-10°/1.5/D	600	800-1200	38	35	1.5	0.8	115	960	4039
ZZF2.5×0.9-16°/3/A	350	450-540	42	39	0.8	0.8	17.64-19.6	960	1071
ZZF2.8×1-18°/3/A	350	500-550	42	39	0.8	0.9	19.6-21.56	960	1227
ZZF3.8×1.2-12°/5.5/A	650	400-600	37	34	1.1	1	45-46	1420	2002
ZZF3.8×1.4×2-14°/1.0×2/C	650	1200-1400	39	36	1.2	1.1	62×2-70×2	960	6218
ZZF3.8×2×2-16°/2.2/D	650	800-1200	41	38	1.2	1.1	140	970	5904
ZZF4×0.8-18°/4/A	500	480-580	42	39	1.2	1.2	27.44-31.36	960	1990
ZZF3.5×1.4-10°/10/A	800	600-700	36	33	1.2	0.9	58.8-63.7	1420	2970
ZZF3.5×1.4-12°/5.5/2/E	800	750-1100	40	37	1.2	1.1	80	960	2977
ZZF4×1.4×2-14°/1.0×2/C	800	1300-1500	41	38	1.4	1.2	62×2-70×2	960	5193
ZZF4.5×2×2-18°/3/D	800	800-1200	43	40	1.4	1.4	170	980	7223
ZZF4×1×2-10°/7.5×2/B	1000	600-800	37	34	1.4	1.1	49×2-55×2	1420	4922
ZZF4×2×2-12°/2.2/D	1000	800-1200	40	37	1.5	1.2	170	970	6378
ZZF4.5×1.4×2-14°/1.5×2/C	1000	1600-2000	42	39	1.6	1.4	78.4×2-98×2	960	7122
ZZF4.5×1.4×2-16°/1.5×2/B	1000	1800-2200	45	42	1.6	1.6	78.4×2-98×2	960	6942

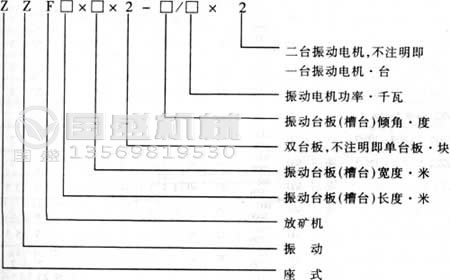

型號示意圖

ZZF□×□×2-□/□×2

Z-座式

Z-振動

F-放礦機

□-振動臺板（槽臺）長度.米

□-振動臺板（槽臺）寬度.米

2-雙臺板，不注明即單臺板.塊

□-振動臺板（槽臺）傾角

□-振動電機功率.千瓦

2-二臺振動電機，不注明即一臺振動電機

安裝須知

1.工作前，必須檢查電機與底座聯接螺栓是否松動，因?yàn)樵撎幍氖芰Ρ容^大，較容易出現松動現象，甚至導致螺栓斷裂的故障發生，所以要全面保證螺栓處于緊固狀態。

2.檢查封閉是否良好，密封槽鋼是否焊牢，若漏焊，應及時焊接密封，防止物料散落，影響電機正常運轉，以致電機過載燒壞。

3.該設備適用于環境溫度不超過+40℃，空氣相對濕度不大于90%的溜井、采場、溜槽和礦（料）倉使用，安裝時盡可能測試設備的環境溫度。

ZZF與FZC振動放礦機的區別

從外形上看，ZZF振動放礦機是帶隔震彈簧的，普通電機帶動激振器，從而將振動傳遞給隔震彈簧，然后再傳遞給礦體給送物料的，而FZC振動放礦機是不帶隔震彈簧的，直接有振動電機的偏心塊轉動，從而得到激振力的，然后傳遞給礦體給送物料的。
