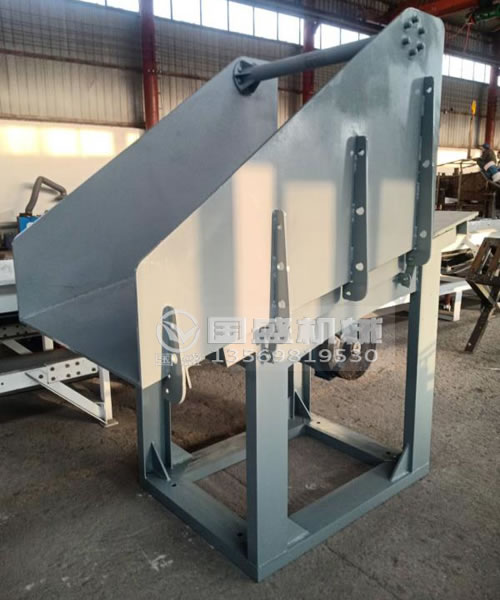

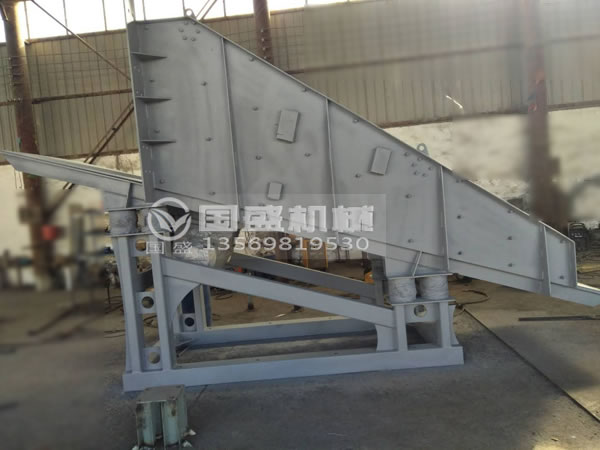

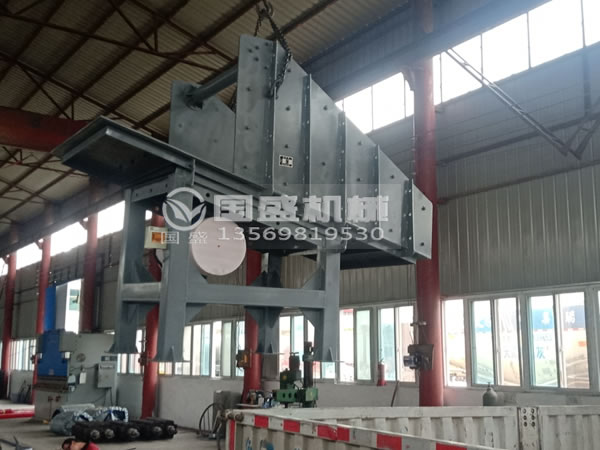

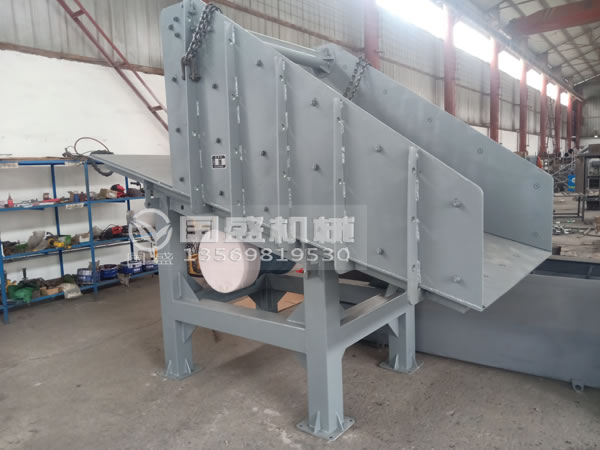

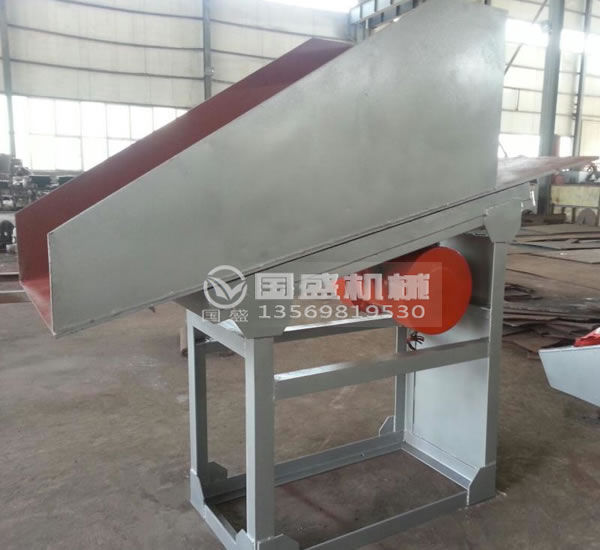

單臺板振動放礦機

單臺板振動放礦機是一種以振動電機為激振源的顛振型慣性振動出礦設備，廣泛適用于冶金、化工、建材、煤炭等礦業。是礦石及其它物料的放出，給料或裝車的理想設備。該設備是以ZDJ振動電機為激振源，能夠根據生產條件的不同要求，進行合理的選擇和優化設計的新型放礦產品。它能夠有效地防止含水量大的礦石跑礦，應用范圍廣適應性強。

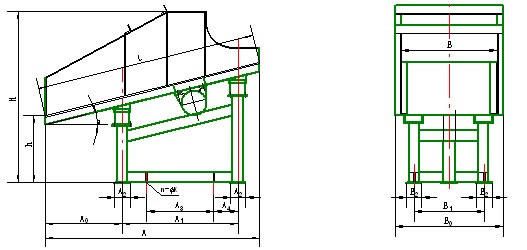

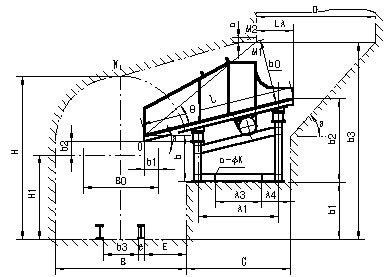

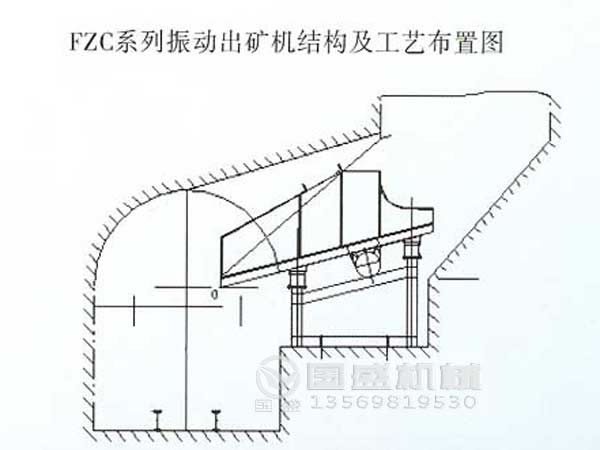

示意圖

單臺板振動放礦機通常情況下，礦石破碎均勻，塊度小，流動性好，可選用擺動式或波動式單質體振動放礦機。易結拱堵塞，需要二次破碎，則適用于橢圓振動型和定向振動型。

產品特點

1.振動體積小，出料效率高，均勻穩定，易于控制，所消耗的能源也較低。

2.在制作時，該設備的制造工藝比較簡單，所以成本價格也比較低，在安裝工藝中，工程量也較小，能夠滿足客戶的需求。

3.該設備可用于多塵和臺級上載物料有很大波動的環境，應用范圍廣，適應性強。

4.該設備不僅能夠在化工、煤炭等行業中使用，而且還是物料放出或裝車的理想設備。

5.對于含水量較大的礦石，能夠有效地防止含水量大的礦石跑礦。

6.該設備由于振動大，所以減少了懸拱、卡礦現象，在一定程度上節省了能源，并達到了出礦效率高，出礦均勻、易控制的效果。

環境要求

1.可頻繁啟動（不大于200次/小時）。

2.可用于多塵和臺極上載礦量有較大波動的場合。

3.適應電壓220v、380v、660v有防爆要求場合。

4.環境溫度不大于＋40℃。

5.空氣相對溫度不大于90%。

工作原理

單質體振動放礦機是以振動電機為動力源利用安裝在振動電機主軸兩端的偏心塊在旋轉運動中所產生的離心力來得到激振力驅使振動放礦機臺面和物料做周期直線往復振動當放礦機體振動的加速度垂直大于重力加速度時機體中的物料被拋起并按照拋物線的軌跡向前跳躍運動拋起和下落在瞬間完成由于振動電機的連續振動放放礦機體也連續振動機體中的物料連續向前跳躍這樣就達到放礦和輸送礦石的目的.

單臺板振動放礦機參數

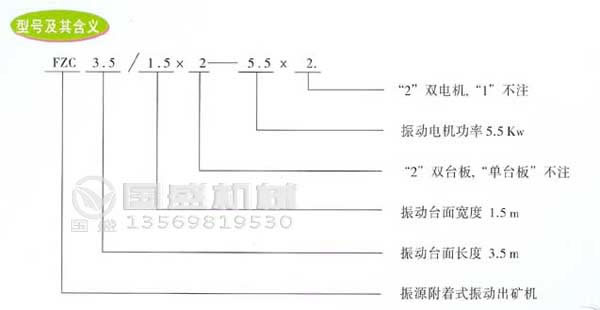

型號	技術特性									埋設參數
型號	臺面長度L（m）	臺面寬度B（m）	臺面傾角a（度）	振動頻率n（次/分）	振幅A（mm）	激振力P（N）	功率N(kw)	生產能力Q（t/h)	重量G（kg)	埋設深度LA（m）	眉線高度ho（）m	眉線角Q（度）
FZC1.6/1-1.5	1.6	1.0	12	1300	0.8	10000	1.5	300-360	440	0.6	0.6	40
FZC1.8/0.9-1.5	1.8	0.9	12	1300	0.9	10000	1.5	350-400	430	0.6	0.7	40
FZC2/0.8-1.5	2.0	0.8	14	1300	0.9	10000	1.5	310-370	490	0.6	0.7	38
FZC2.3/0.7-1.5	2.3	0.7	16	1300	0.8	10000	1.5	290-330	575	0.7	0.7	38
FZC2/1-3	2.0	1.0	14	890	3.0	20000	3.0	850-1000	690	0.7	0.7	40
FZC2.3/0.9-3	2.3	0.9	14	890	3.0	20000	3.0	770-910	870	0.8	0.8	40
FZC2.3/1.9-3	2.3	1.2	14	890	1.8	20000	3.0	630-760	960	0.8	0.8	40
FZC2.8/1-3	2.8	1	18	890	1.7	20000	3.0	580-690	1000	0.9	0.9	41
FZC2.3/1.2-4	2.3	1.2	14	1320	0.9	30000	4.0	630-730	1010	0.9	0.8	41
FZC2.5/1.2-3	2.5	1.2	16	890	1.7	20000	3.0	590-720	980	0.8	0.8	39
FZC3.1/1-3	3.1	1	18	890	1.7	20000	3.0	560-670	1060	0.8	0.9	38
FZC2.5/1.2-4	2.5	1.2	16	1320	0.9	30000	4.0	660-770	1030	0.8	0.9	41
FZC3.5/0.9-4	3.5	0.9	18	1320	1.0	30000	4.0	730-830	1130	0.9	1.0	37
FZC2.5/1.4-5.5	4.0	1.6	14	920	2.0	40000	5.5	990-1180	1360	0.9	0.9	41
FZC3.5/1-5.5	3.5	1.0	18	920	2.0	40000	5.5	980-1150	1525	1.1	1.1	40
FZC2.8/1.4-5.5	2.8	1.4	14	920	1.8	40000	5.5	900-1080	1460	1.0	1.0	41
FZC3.1/1.2-5.5	3.1	1.2	14	920	1.8	40000	5.5	910-1090	1515	1.1	1.1	40
FZC3.1/1.4-5.5	3.1	1.4	14	920	1.7	40000	5.5	920-1120	1600	1.0	1.1	39
FZC3.5/1.2-5.5	3.5	1.2	14	920	1.8	40000	5.5	870-1050	1670	1.0	1.1	36
FZC4.5/1-5.5	4.5	1.0	18	920	1.8	40000	5.5	830-980	2040	1.0	1.1	34
FZC3.1/1.4-7.5	3.1	1.4	14	920	2.0	50000	7.5	1260-1500	1875	1.1	1.1	40
FZC3.5/1.2-7.5	3.5	1.2	14	920	2.1	50000	7.5	1220-1440	1810	1.2	1.2	39
FZC4.5/1-7.5	4.5	1	18	920	2.0	50000	7.5	1290-1510	2225	1.2	1.4	39
FZC3.5/1.4-7.5	3.5	1.4	14	920	1.8	50000	7.5	1160-1380	2000	1.0	1.2	37
FZC4/1.2-7.5	4.0	1.2	18	920	1.6	50000	7.5	870-1040	1935	1.2	1.2	39
FZC4/1.6-11	4.0	1.6	16	920	1.8	75000	11	1570×1870	2355	1.2	1.4	40
